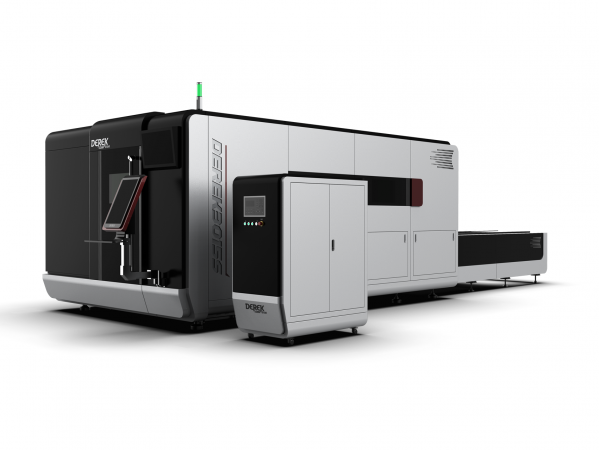

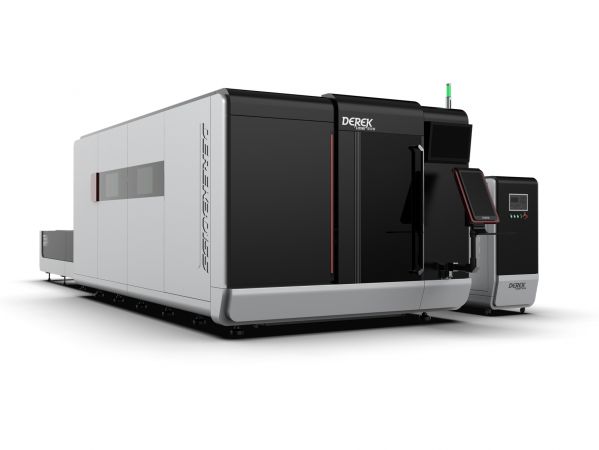

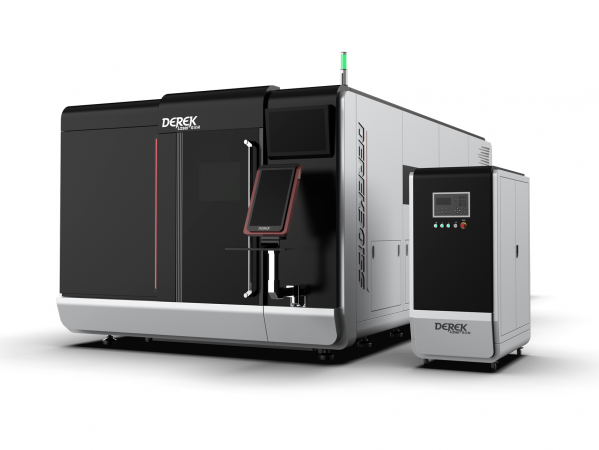

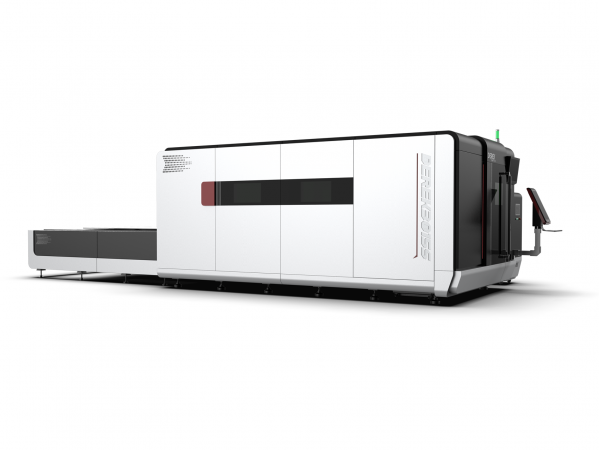

Особенность:
Безопасность и отсутствие загрязнения
l С полностью
закрытой конструкцией;
l Применяют
окно для наблюдения из защитного стекла по стандарту СЕ;
l Пыли при
резке отфильтровывается внутри станка, не будет загрязнения;
l Вес машины
составляет 8т.

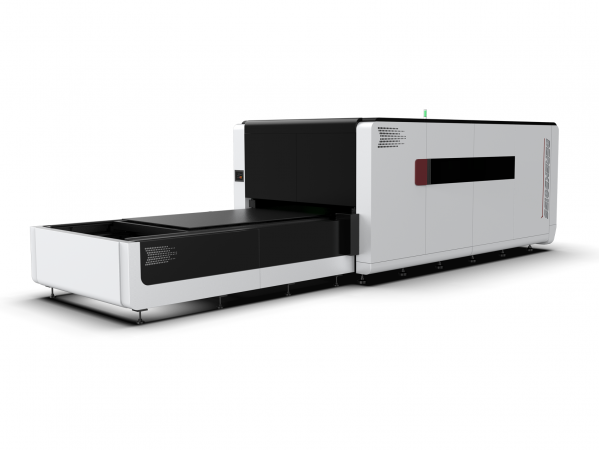

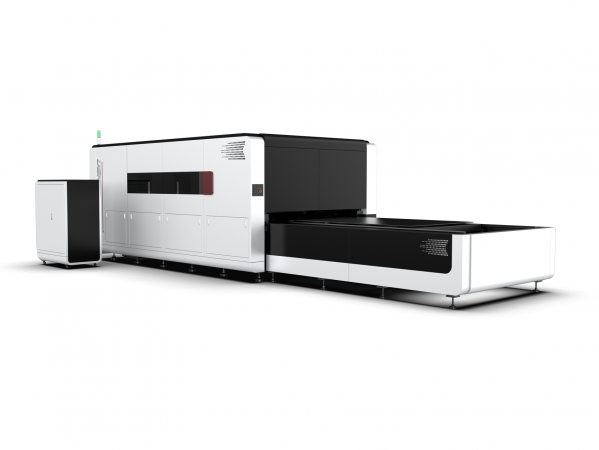

Сменные столы
l Время смены
двух столов— 15 сек;
l Применяют
смена вышестоящего стола на нижестоящий стол;
l Преобразователь
частоты контролирует двигатели смены.
Технические параметры | |
Модель | DF3015S/DF4020S/DF6020S |
Лазерный источник | Raycus/Max |
Мощность
лазера | 1000W/1500w/2000W/3000W/4000W/6000W/8000W/10000W(на выбор) |
Рабочая область | 3000*1500mm/4000*2000mm/6000*2000mm |
X/Yточность позиционирования | ±0.03 |
Повторная
точность позиционирования | ±0.02 |
Максимальная
скорость | 100m/min |
Макс.
ускорение | 1.0G |
Передача | Высокоточная зубчатая рейка и
направляющая |
Air.
N2. O2(Подготовлено клиентом) | |
Напряжение | 380V
50Hz/60Hz/60A |
Габаритные размеры | 7440X2300X1860mm |
Вес
машины | 8000kg |

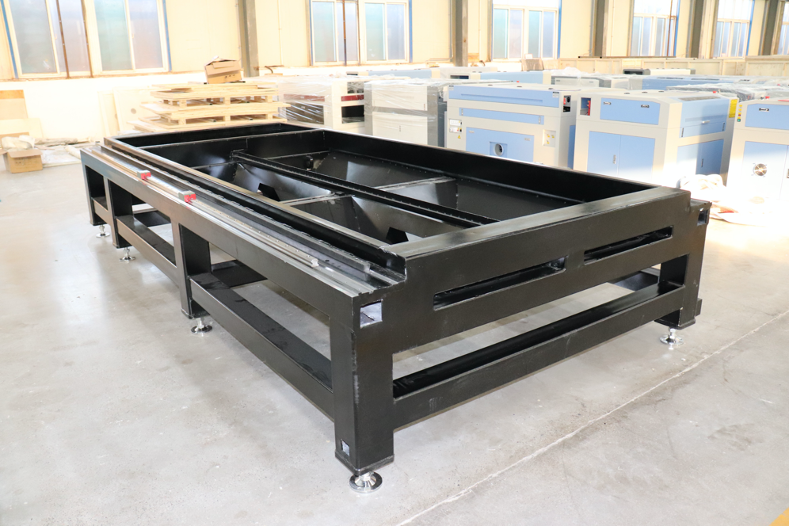

Станина сварена с помощью высокопрочной
прямоугольной трубы диаметром 8 мм, а затем подвергается отжигу под напряжением
и обработке естественным старением для устранения внутренних напряжений,
поэтому станина сохраняет хорошие характеристики при растяжении, ударную
вязкость и твердость и гарантирует отсутствие деформации в течение 20 лет.
Сегментированная
прямоугольная трубчатая сварная станина станка.
Внутренняя структура
станины станка выполнена из металлической сотовой структуры, сваривается
множеством секций прямоугольных кронштейнов, внутри которых расположены
усиленные ребра, для увеличения прочности на растяжение станины и стабильности
поверхности направляющей.
Высокая прочность,
стабильность, прочность на разрыв, чтобы обеспечить использование до 20 лет без
деформаций;

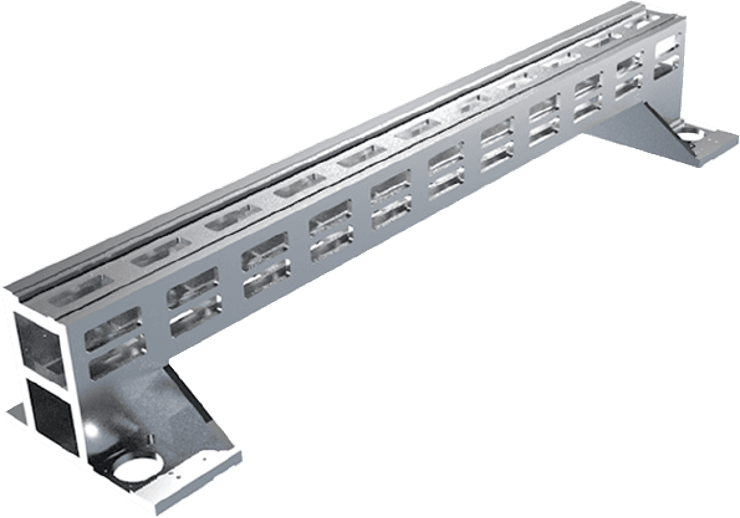

Авиационный
алюминий является самой сильной твердостью всех порталов- авиационный алюминий
обладает хорошей вязкостью, легкой массой, антикоррозийной, стойкостью к окислению,
низкой плотностью, значительным увеличением скорости обработки.

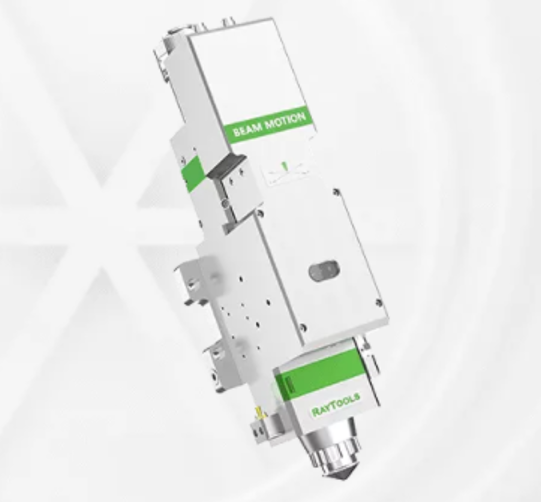

RayTools Лазерная головка
*Без ручной
фокусировки
Программное обеспечение
автоматически настраивает фокусирующую линзу для автоматической перфорации и
резки листов различной толщины. Скорость автоматической регулировки фокуса
объектива в десять раз выше, чем при ручной регулировке.
* Большой диапазон
регулировки
Диапазон регулировки
-10 мм ~ +10 мм, точность 0,01 мм, подходит для различных типов пластин 0 ~ 20
мм.
*Долгий срок службы
Коллиматорная линза и
фокусирующая линза имеют радиатор с водяным охлаждением, который снижает
температуру режущей головки, увеличивая срок службы режущей головки.

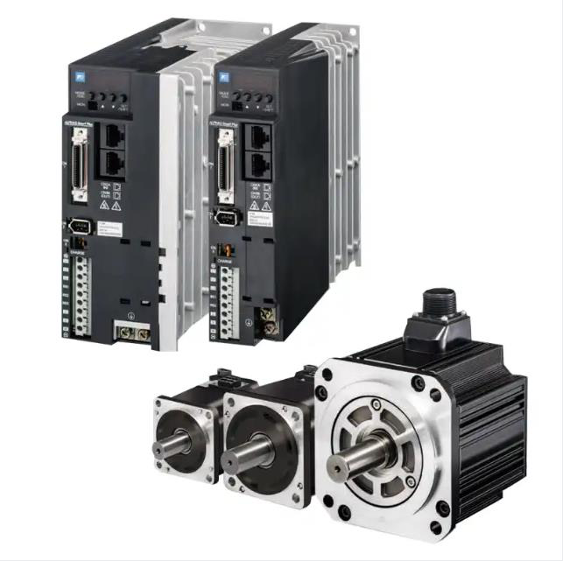

Японские
серводвигатели
*
Более быстрая скорость
*
Более высокая точность

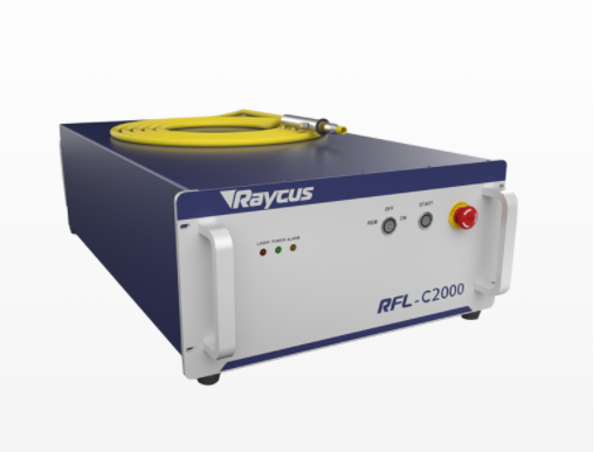

Всемирно
известный бренд Raycus источник лазера
Долгий
срок службы и стабильная производительность резки
Ведущий
в мире лазер Raycus имеет стабильную работу, срок службы может достигать 100
000 часов, а общее качество оборудования может быть гарантировано безопасно.

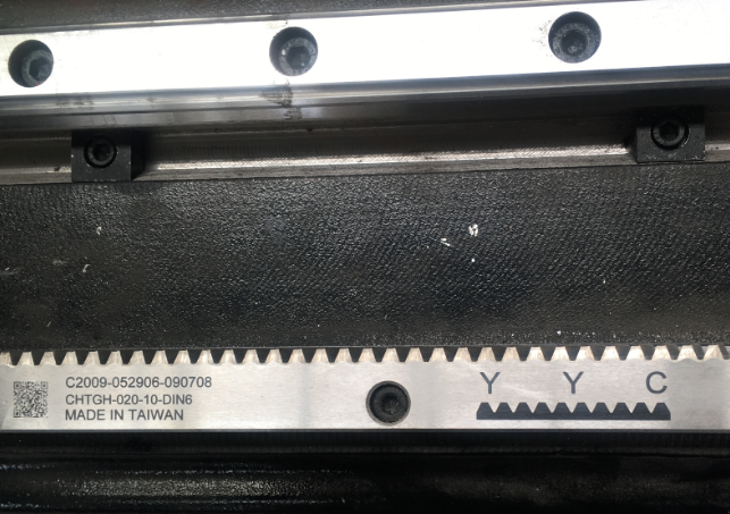

Тайвань Apex/YYC рейка и шестерня.

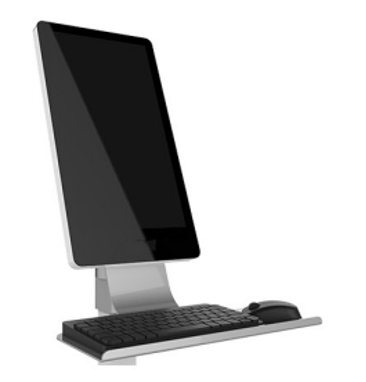

Промышленный
ЦП + консоль
(1)
Простота в эксплуатации.
(2)
Вертикальный экран, широкий угол обзора, низкое энергопотребление, высокое
разрешение и высокая контрастность, а также более плавная работа.
Система
управленияFSCUT 1500A
(1)
Система FSCUT представляет собой полнофункциональную систему управления без
обратной связи, специально разработанную для отрасли обработки металла.
(2)
Простая установка, легкая регулировка, отличный
производительность,
комплексные решения, что является популярным система управления станком для
лазерной резки волокна.

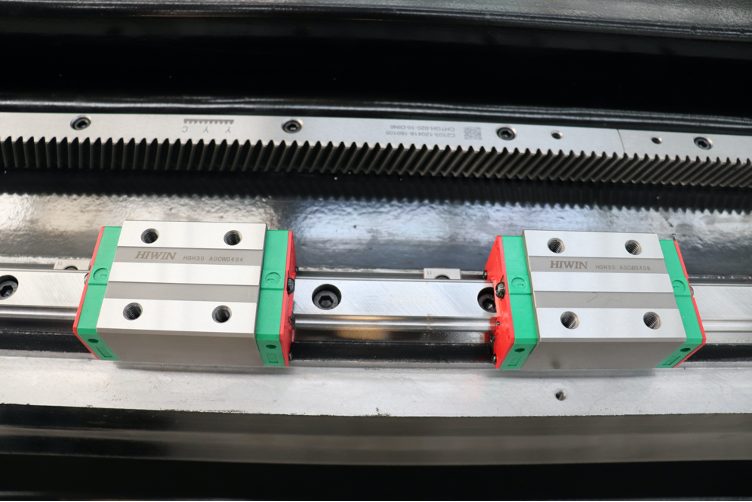

Тайвань
Hiwin квадратная направляющая и сухарь.
(1) Высокая
точность,высокая грузоподъемность, длительный срок службы, высокая эффективность
предотвращения пыли,низкая засоренность, низкий уровень шума.
(2)Использование
прецизионной легированной стали, отличный материал, высокий грузоподъемность.

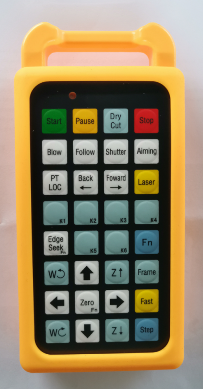

DSP-контроллер
