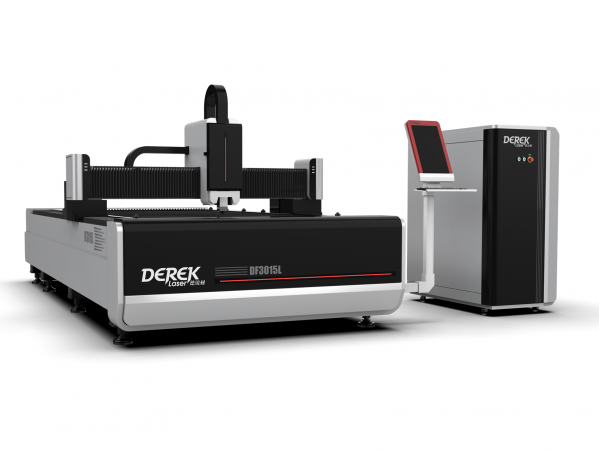

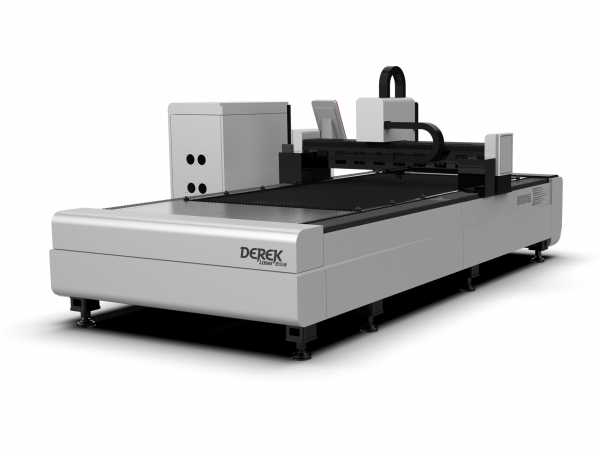

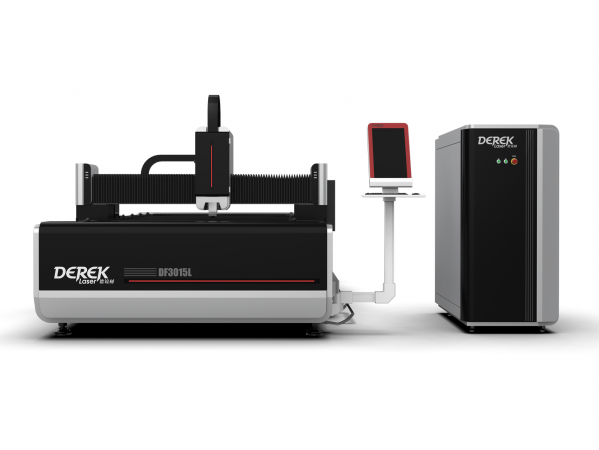

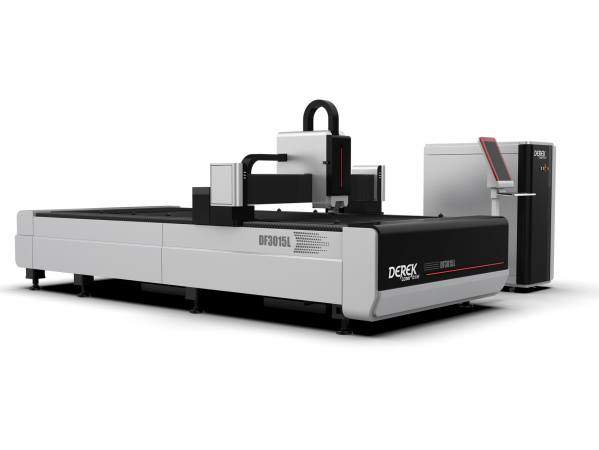

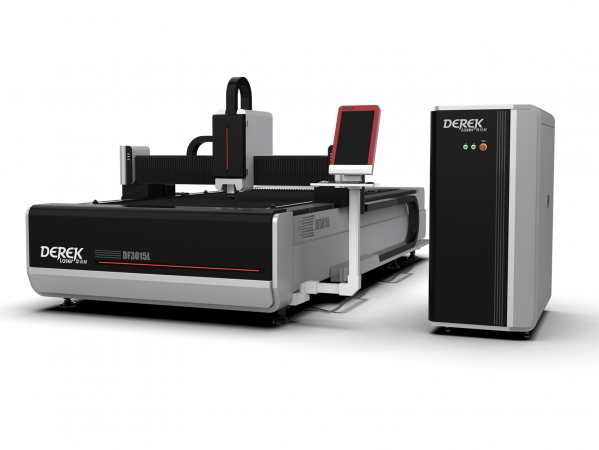

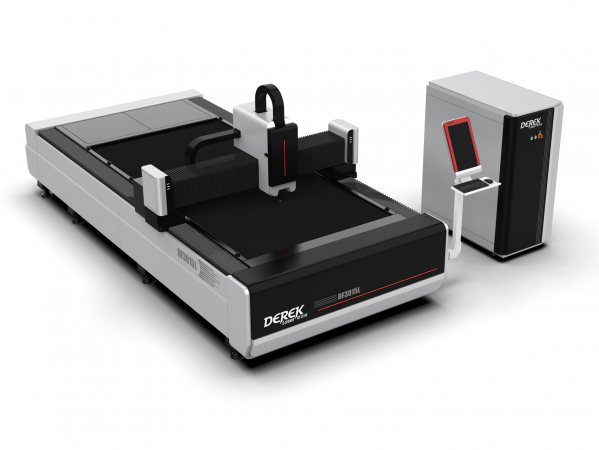

DF3015L

Особенность:

В качестве классической модели, DF3015L оптоволоконный лазерный станок для резки металла широко используется в отраслях обработки кухонной утвари, кухонного и платяного шкафа, аппаратного корпуса и т.д.

Технические параметры

Модель

DF3015L

Лазерный источник

Raycus/Max

Мощность лазера

1000W/1500w/2000W/3000W/4000W

Рабочая область

3000*1500mm

X/Yточность позиционирования

±0.03

Повторная точность позиционирования

±0.02

Максимальная скорость

80m/min

Макс. ускорение

1.0G

Передача

Высокоточная зубчатая рейка и направляющая

Вспомогательный газ

Air. N2. O2(Подготовлено клиентом)

Напряжение

380V 50Hz/60Hz/60A

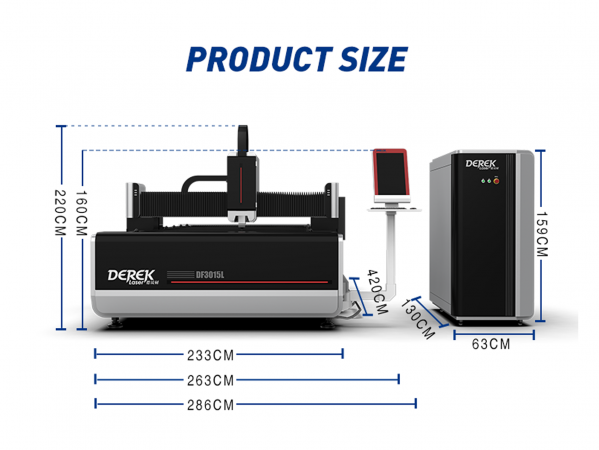

Габаритные размеры

4440X2500X1860mm

Вес машины

3000kg

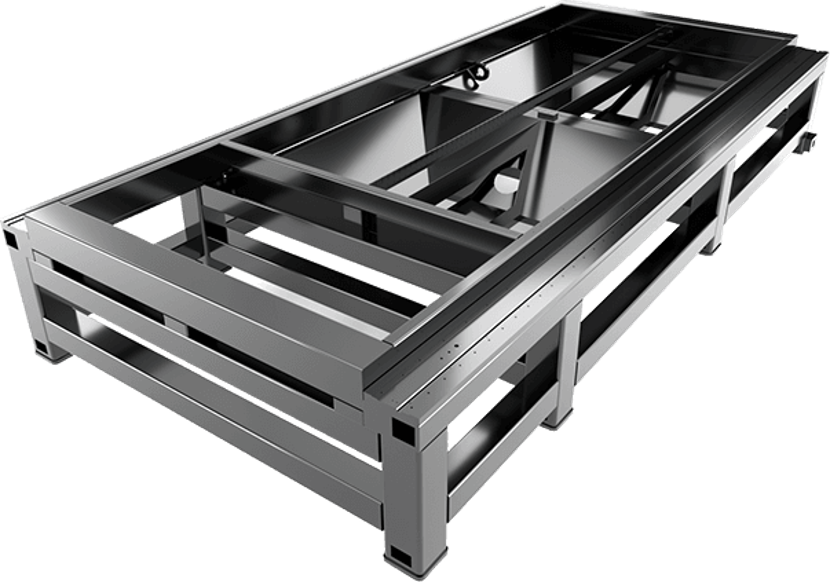

Станина сварена с помощью высокопрочной прямоугольной трубы диаметром 6 мм, а затем подвергается отжигу под напряжением и обработке естественным старением для устранения внутренних напряжений, поэтому станина сохраняет хорошие характеристики при растяжении, ударную вязкость и твердость и гарантирует отсутствие деформации в течение 20 лет.

Сегментированная прямоугольная трубчатая сварная станина станка.

Внутренняя структура станины станка выполнена из металлической сотовой структуры, сваривается множеством секций прямоугольных кронштейнов, внутри которых расположены усиленные ребра, для увеличения прочности на растяжение станины и стабильности поверхности направляющей.

Высокая прочность, стабильность, прочность на разрыв, чтобы обеспечить использование до 20 лет без деформаций;

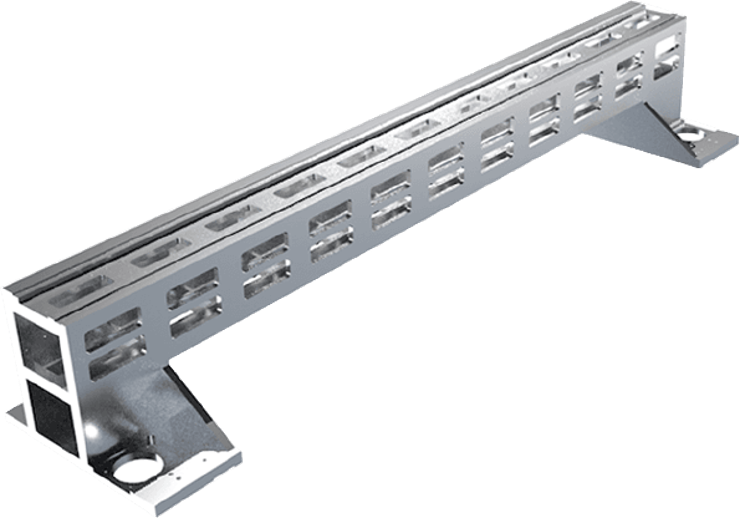

Авиационный алюминий является самой сильной твердостью всех порталов- авиационный алюминий обладает хорошей вязкостью, легкой массой, антикоррозийной, стойкостью к окислению, низкой плотностью, значительным увеличением скорости обработки.

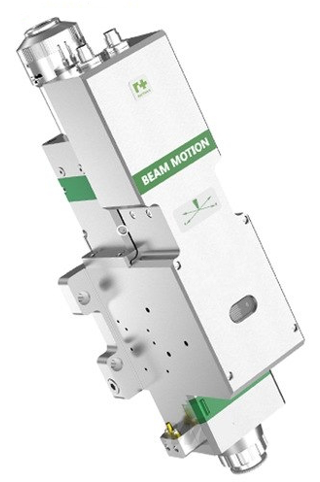

RayTools Лазерная головка

*Без ручной фокусировки.

Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической перфорации и резки листов различной толщины. Скорость автоматической регулировки фокуса объектива в десять раз выше, чем при ручной регулировке.

*Большой диапазон регулировки.

Диапазон регулировки -10 мм ~ +10 мм, точность 0,01 мм, подходит для различных типов пластин 0 ~ 20 мм.

*Долгий срок службы.

Коллиматорная линза и фокусирующая линза имеют радиатор с водяным охлаждением, который снижает температуру режущей головки, увеличивая срок службы режущей головки.

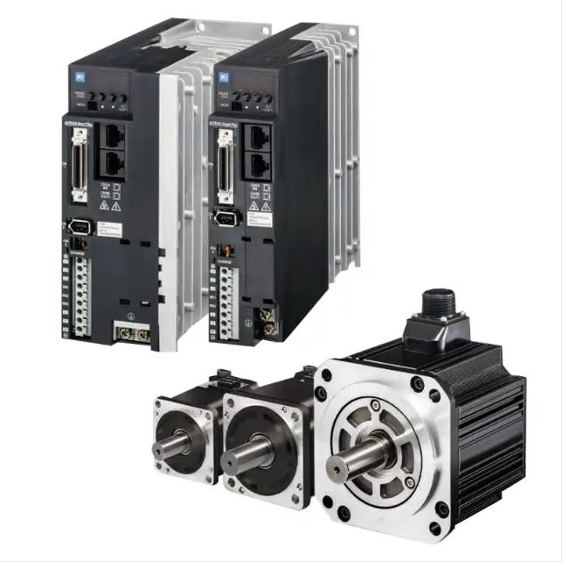

Японские серводвигатели.

* Более быстрая скорость.

* Более высокая точность.

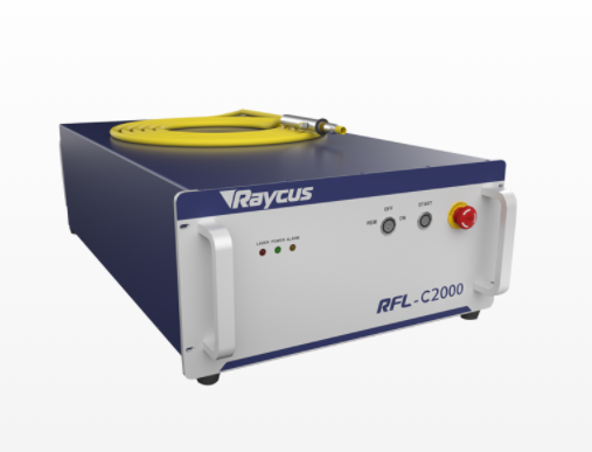

Всемирно известный бренд Raycus источник лазера.

Долгий срок службы и стабильная производительность резки.

Ведущий в мире лазер Raycus имеет стабильную работу, срок службы может достигать 100 000 часов, а общее качество оборудования может быть гарантировано безопасно.

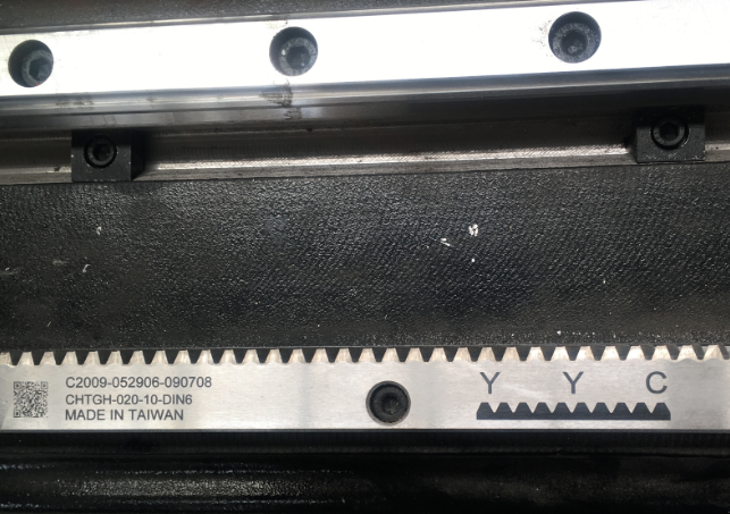

Тайвань Apex/YYC рейка и шестерня.

Высокая точность, длительный срок службы, может обеспечить строгую поддержку для закалки косозубых шестерен и шлифования косозубых шестерен, так что конструкция привода нагрузки компактна, может эффективно снизить крутящий момент привода.

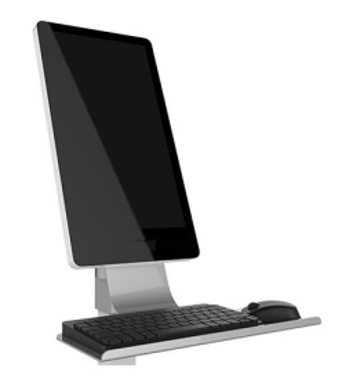

Промышленный ЦП + консоль.

(1) Простота в эксплуатации.

(2) Вертикальный экран, широкий угол обзора, низкое энергопотребление, высокое разрешение и высокая контрастность, а также более плавная работа.


Система управленияFSCUT 1500A.

(1) Система FSCUT представляет собой полнофункциональную систему управления без обратной связи, специально разработанную для отрасли обработки металла.

(2) Простая установка, легкая регулировка, отличный производительность, комплексные решения, что является популярным система управления станком для лазерной резки волокна.

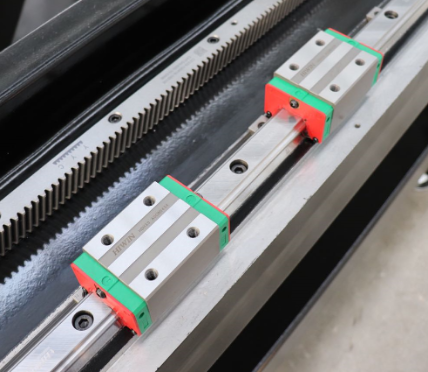

Тайвань Hiwin квадратная направляющая и сухарь.

(1) Высокая точность,высокая грузоподъемность, длительный срок службы, высокая эффективность предотвращения пыли,низкая засоренность, низкий уровень шума.

(2)Использование прецизионной легированной стали, отличный материал, высокий грузоподъемность.

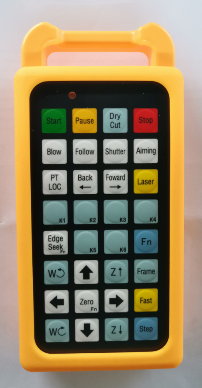

DSP-контроллер

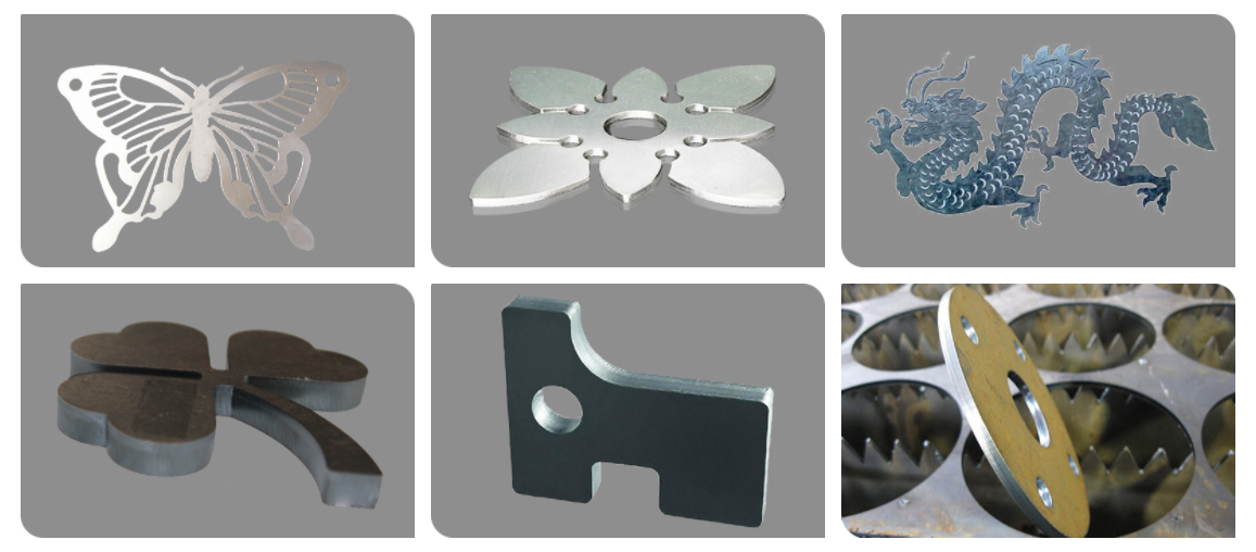

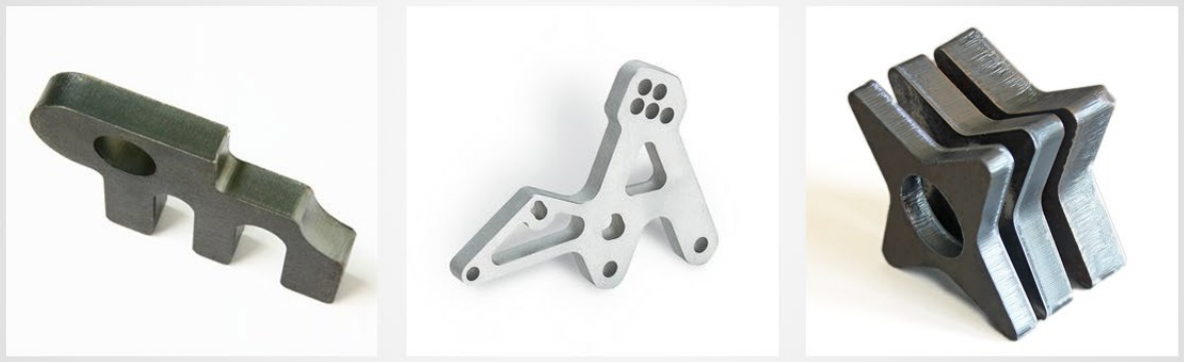

Образцы
