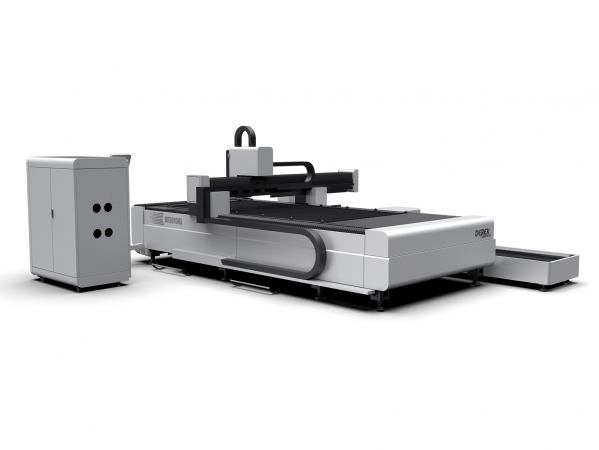

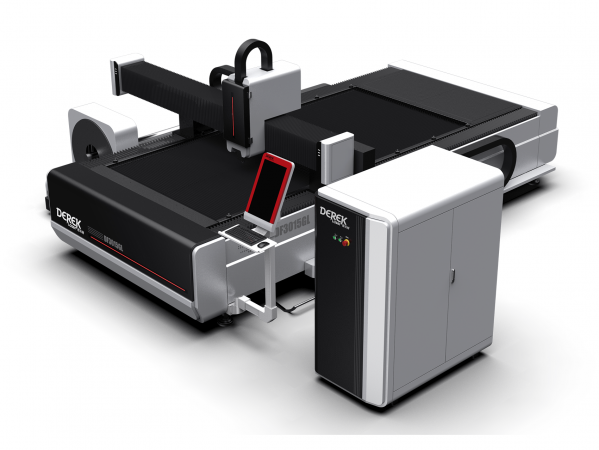

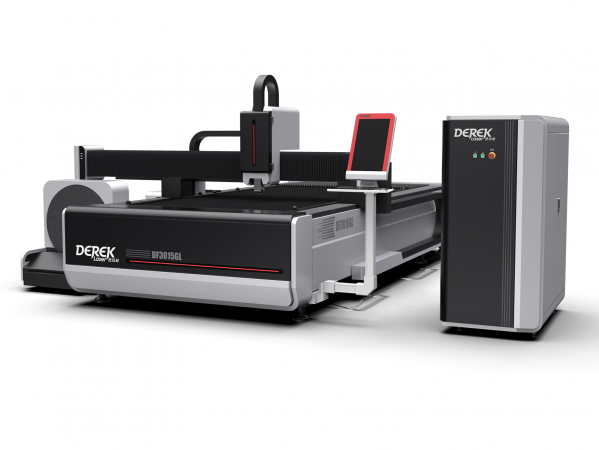

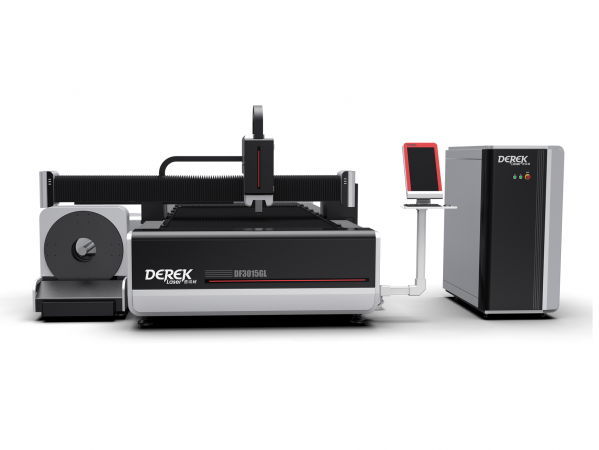

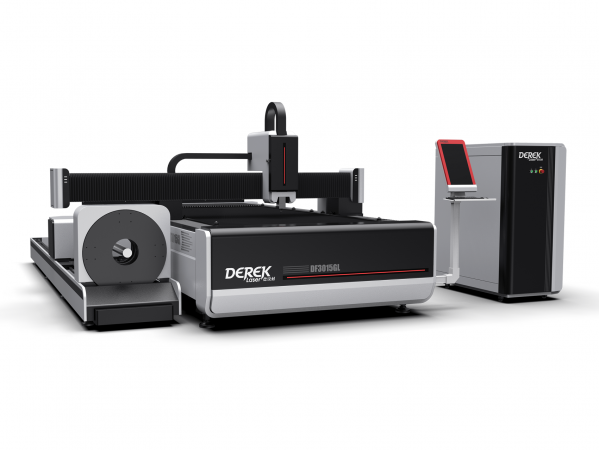

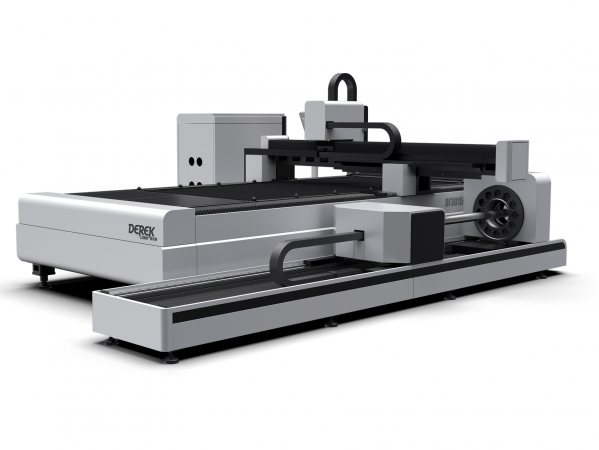

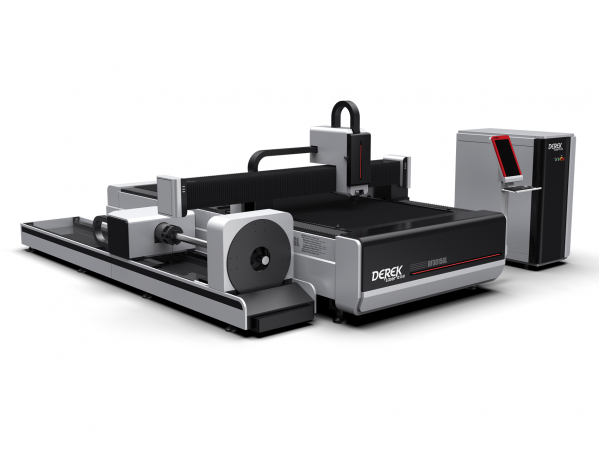

DF3015GL
может резать металлический лист и металлическую трубу. Теперь один станок может
выполнять работу, для которой раньше требовалось две машины, что повышает
эффективность производства.
Технические параметры | |
Модель | DF3015GL/DF4015GL |
Поворотное приспособление | Двойной
пневматический патрон |
Лазерный источник | Raycus/Max |
Мощность
лазера | 1000W/1500w/2000W/3000W/4000W |
Рабочая область | 3000*1500mm/4000*1500mm |
3m/6m | |
Диаметр патрона | 130-400mm(на выбор) |
X/Y точность позиционирования | ±0.03 |
Повторная
точность позиционирования | ±0.02 |
Максимальная
скорость | 100m/min |
Макс.
ускорение | 1.0G |
Передача | Высокоточная зубчатая рейка и
направляющая |
Вспомогательный
газ | Air.
N2. O2(Подготовлено клиентом) |
Напряжение | 380V
50Hz/60Hz/60A |
Габаритные размеры | 4440X2500X1860mm |
Вес
машины | 3500kg |

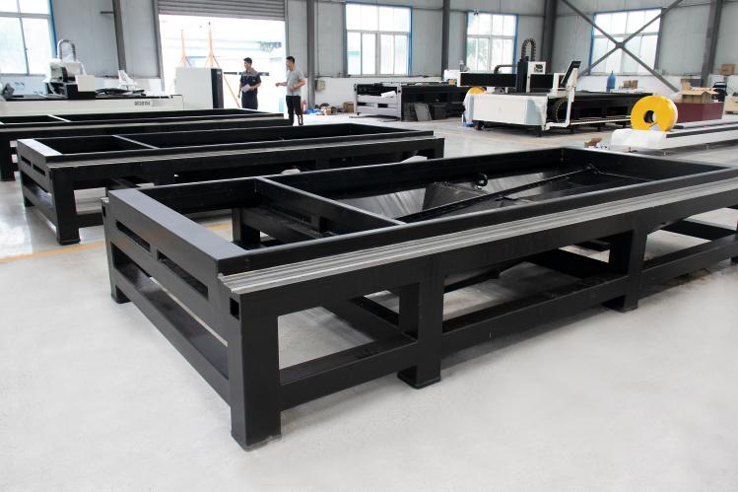

Сегментированная
прямоугольная трубчатая сварная станина станка.
Внутренняя структура
станины станка выполнена из металлической сотовой структуры, сваривается
множеством секций прямоугольных кронштейнов, внутри которых расположены
усиленные ребра, для увеличения прочности на растяжение станины и стабильности
поверхности направляющей.
Высокая прочность,
стабильность, прочность на разрыв, чтобы обеспечить использование до 20 лет без
деформаций;
、

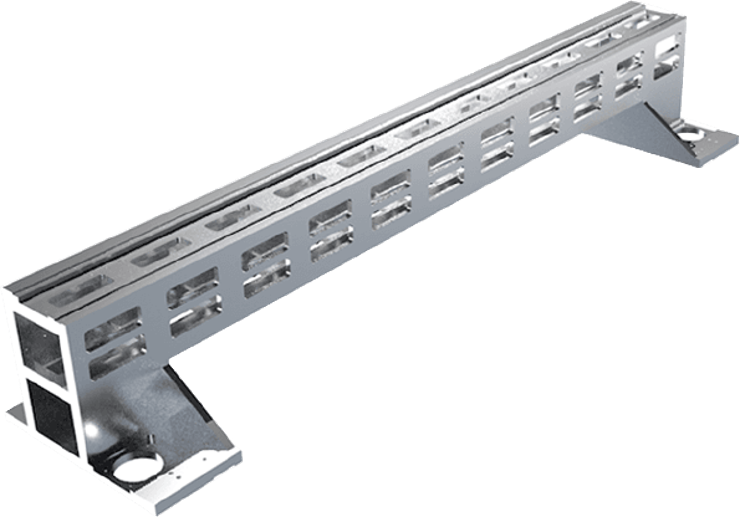

Авиационный
алюминий является самой сильной твердостью всех порталов- авиационный алюминий
обладает хорошей вязкостью, легкой массой, антикоррозийной, стойкостью к
окислению, низкой плотностью, значительным увеличением скорости обработки.

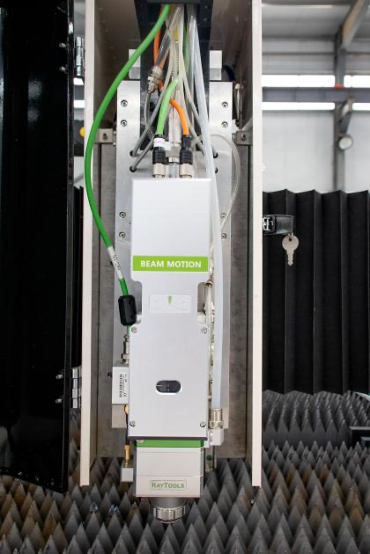

RayTools Лазерная головка.
*Без ручной
фокусировки.
Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической перфорации и резки листов различной толщины. Скорость автоматической регулировки фокуса объектива в десять раз выше, чем при ручной регулировке.
* Большой диапазон регулировки.
Диапазон регулировки -10 мм ~ +10 мм, точность 0,01 мм, подходит для различных типов пластин 0 ~ 20 мм.
*Долгий срок службы.
Коллиматорная линза и
фокусирующая линза имеют радиатор с водяным охлаждением, который снижает
температуру режущей головки, увеличивая срок службы режущей головки.

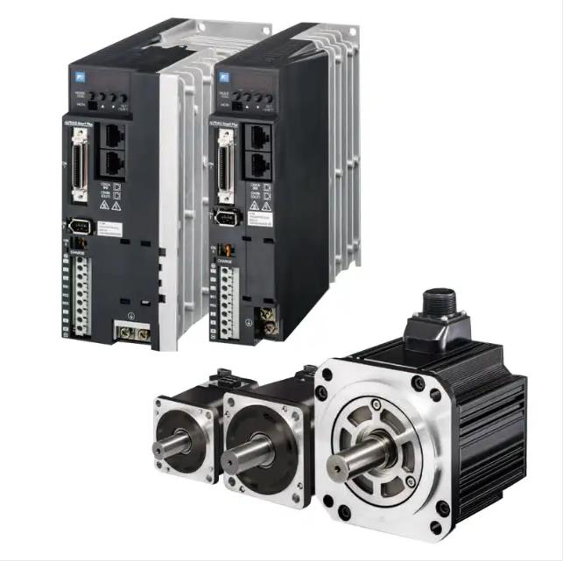

Японские серводвигатели.
* Более быстрая скорость.
*
Более высокая точность.

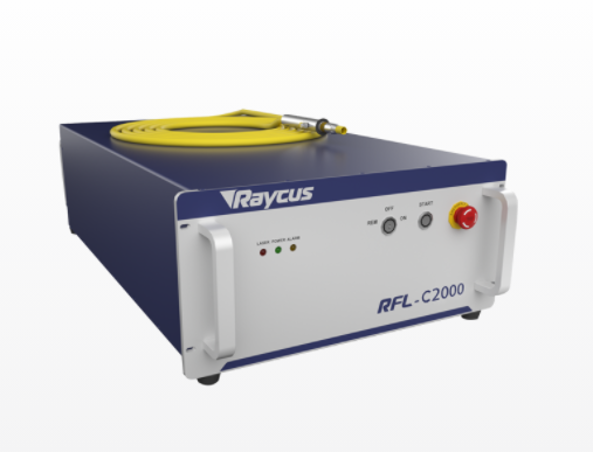

Всемирно известный бренд Raycus источник лазера.
Долгий срок службы и стабильная производительность резки.
Ведущий
в мире лазер Raycus имеет стабильную работу, срок службы может достигать 100
000 часов, а общее качество оборудования может быть гарантировано безопасно.

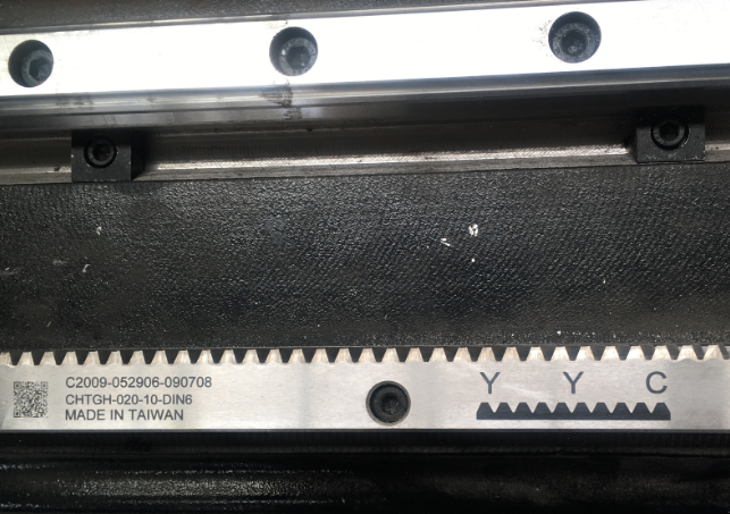

Тайвань Apex/YYC рейка и шестерня.

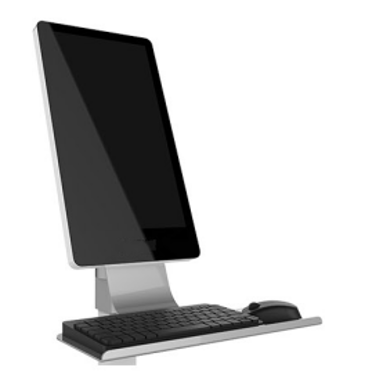

Промышленный
ЦП + консоль.
(1)
Простота в эксплуатации.
(2)
Вертикальный экран, широкий угол обзора, низкое энергопотребление, высокое
разрешение и высокая контрастность, а также более плавная работа.
Система
управленияFSCUT 1500A
(1)
Система FSCUT представляет собой полнофункциональную систему управления без
обратной связи, специально разработанную для отрасли обработки металла.
(2)
Простая установка, легкая регулировка, отличный
производительность,
комплексные решения, что является популярным система управления станком для
лазерной резки волокна.
Тайвань
Hiwin квадратная направляющая и сухарь.
(1) Высокая
точность,высокая грузоподъемность, длительный срок службы, высокая
эффективность предотвращения пыли,низкая засоренность, низкий уровень шума.
(2)Использование
прецизионной легированной стали, отличный материал, высокий грузоподъемность.
DSP-контроллер
